產品介紹
一、 概述

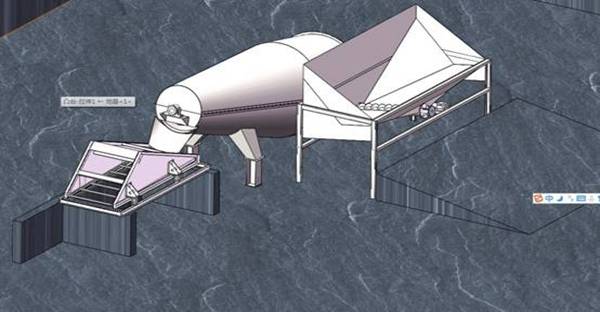

新型雙螺旋砂石分離機系統是我公司***,新開發設計的一款新產品，主要有雙螺旋砂石分離機（專利技術）、水沖式
卸料槽和振動篩組成，如下圖：
二、 雙螺旋砂石分離機設備簡介：
1）雙螺旋砂石分離機采用雙螺旋滾筒設計，是我公司總結現行市場砂石分離機而設計研發出的新一代環保型節能產品，它主要用于混凝土攪拌站周轉用攪拌車的清洗和廢棄物中的沙、石、泥漿等的分離、收集、再利用。即可切實有效的解決了混凝土的污染問題，又能經濟合理地節約了寶貴的建筑資源。
2） 結構特點
l 無篩網設計，使用中無篩網堵塞問題；
l 雙螺旋清洗攪拌系統，提高處理效率；
l 切向進料口設計，利用砂漿沖擊力來使砂石快速分離；
l 軸端密封采用強制式攪拌機軸端組合式密封，另加裝自動潤滑泵，杜絕漏槳現象；
軸端組合密封
l 卸料槽采用全方位沖水(兩側水沖加上中間水沖)推料系統，卸料槽入料傾角單，促使進料速度快，確保卸料槽內無殘留物；

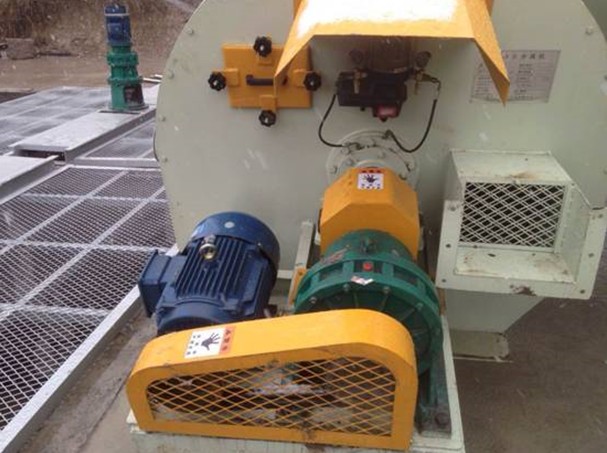

l 主機設計采用15KW功率-4P減速電機，電機與減速機連接采用皮帶式連接，避免硬鏈接的弊端；減速機與主軸連接，采用鏈式連接，避免因主軸受力不均勻對減速機的破壞，大大提高減速機的使用壽命；
l 采用國際標準的常規元件（品牌：Schneider）實現邏輯自動控制——PLC，備件通用，性能穩定******，維修簡單方便。人機界面設計直觀。整套設備可實現自動和手動功能，另加裝干料處理控制系統，在遇到大量干料的情況下，按下一鍵啟動按鈕，設備可以自動處理干料；
三.水沖式卸料槽設備簡介

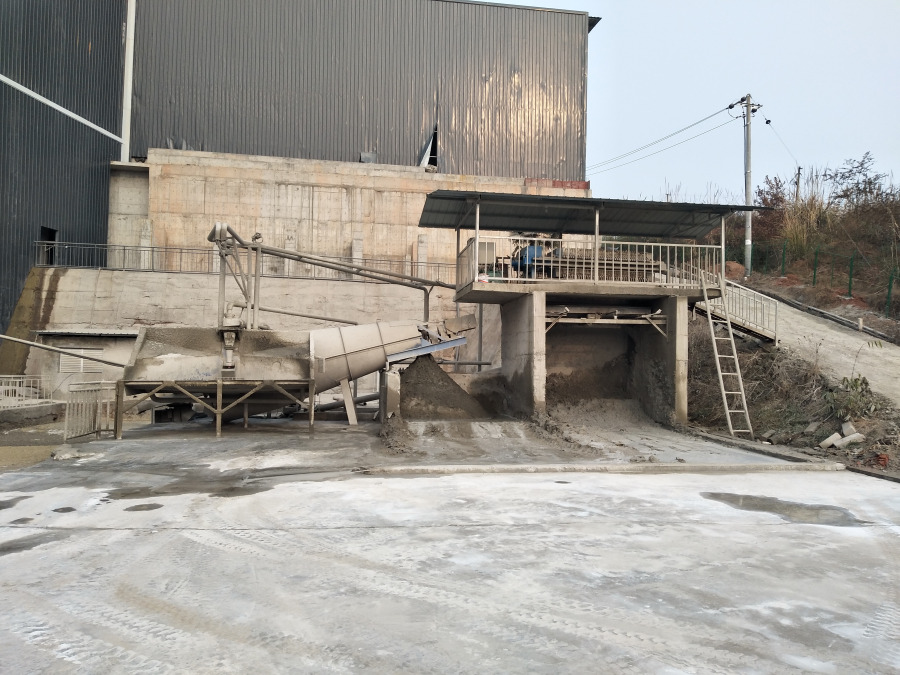

水沖式卸料槽配套雙螺旋砂石分離機使用。安裝時與砂石分離機平行安裝，使整套系統占地大大縮減。卸料槽結構顛覆傳統式卸料槽結構，傳統式卸料槽雙車位長度≥6800mm，所以卸料槽內的物料至少要行走2500mm才能進入砂石分離機主機，而我們卸料槽內的物料只需行走1200mm***進入砂石分離機主機，所以進料速度比傳統卸料槽快至少一倍；
該設備采用入料板傾斜角度大和三路高壓水流分別從兩側和中部輸料相結合設計方式，解決了卸料槽不能儲存處理大量工程剩余商砼問題。
四.結構參數
| 型號 | RXD160-45 | 卸料槽沖水泵 | 4 |
| 滾筒直徑 | 1600 | 振動篩功率 | 2×0.75 |
| 滾筒長度 | 4500 | 總重量 | 5.4 |
| 篩分能力（t/h） | 30 | 攪拌車數量 | 31～50 |
| 分石尺寸 | ＞φ5 | 洗車位數量 | 1～2 |
| 分砂尺寸 | φ1～φ5 | 電控系統 | PLC全自動控制 |
| 砂石機功率 | 15 | 標準電源 | 380V/50Hz |
